Spannfutter, egal ob stationär oder rotierend, sind das Bindeglied zwischen Maschine und Werkstück. Damit tragen sie entscheident zum Erfolg einer Bearbeitungsoperation bei. Um für jede Anwedung ein optimales Spannergebniss zu gewährleisten gibt es Spannfutter in unterschiedlichsten Bauformen.

Nutzen Sie unsere langjährige Erfahrung im Spannmittelbau um gemeinsam mit Ihnen ein optimal an Ihren Prozess angepasstes Spannwerkzeug zu erschaffen, frei nach unserem Motto "Kunz - Immer eine spannende Idee".

Beispiele:



A) Backenfutter

3-Backenfutter

- Kurbelwellenfutter

- 3 zentrisch spannenden Backen und 2 Richtbacken zur Positionierung der Kurbelwange



Keilstangenfutter

- Vorderendkeilstangenfutter auf Teilapparat zur Wellenbearbeitung

- Backenführungen nach oben geschlossen um beim Spannen Axialverschiebungen des Werkstückes zu verhindern



Hebelfutter

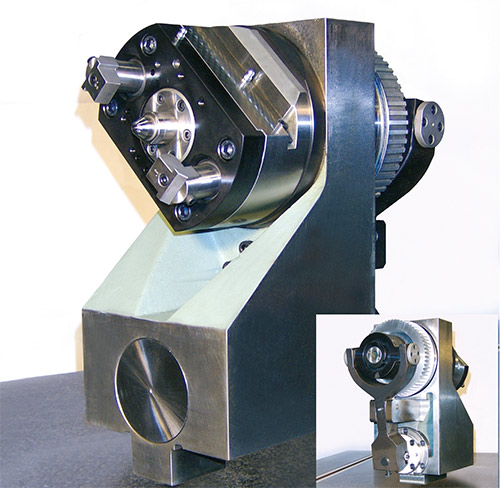

- 2 Backen Hebelfutter mit rückziehbaren Spannarmen zum Spannen von Kurbelwellen




B) Zangenbolzenfutter

Zangenbolzenfutter

- 3 Backen Zangenbolzenfutter zur Nockenbearbeitung




C) Spanndorne

Spanndorne

- Spanndorn mit 2 Spannebenen

- manuell betätigt




D) Membrannspannfutter

Membranspannfutter

- 4-Fach Membranspannvorrichtung

- stationär, pneumatisch betätigt




E) Zentrier- und Planspannfutter

Zentrischspanner

- Zentrisch spannendes 2 Backenfutter

- stationär, manuell betätigt




Zentrier- und Planspannfutter

- Zentrieren über federkraftbetätigte Spannhülse

- Planspannen kraftbetätigt




F) Spannzangenfutter

Spannzangenfutter

- Spanndurchmesser 110 mm

- Spannlänge 160 mm

- zur Wellenbearbeitung




G) Einstechfutter

Einstechfutter

- Backen werden mit Bearbeitungswerkzeugen (z. B. Einstechstähle) bestückt

- zur Großserienfertigung auf Rundtaktmaschinen




H) Klappfingerfutter

Klappfingerfutter
